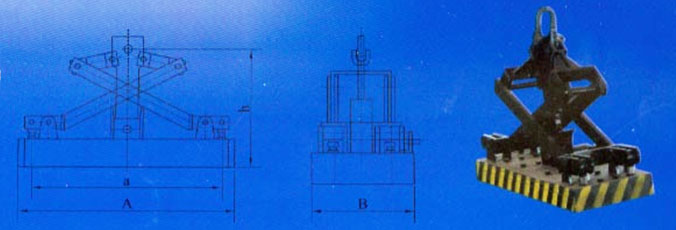

外形示意圖
規(guī)格、參數(shù)及外形尺寸
| 型號 參數(shù) |
起重能力 | 最小卸料能力 | 最小卸料厚度 | 最小吸科外形 長L×寬W（mm） |
外形尺寸 | 質(zhì)量（kg） | |||
| A | a | B | H | ||||||
| YX3-0.5 | 500 | 50 | 4 | 716×196 | 716 | 620 | 196 | 460 | 120 |
| YX3-1 | 1000 | 100 | 5 | 824×256 | 824 | 586 | 256 | 570 | 240 |
| YX3-2 | 2000 | 200 | 8 | 960×376 | 960 | 848 | 376 | 600 | 320 |
| YX3-3 | 3000 | 300 | 12 | 960×406 | 960 | 848 | 406 | 680 | 420 |
| YX3-5 | 5000 | 500 | 16 | 1040×406 | 1040 | 940 | 406 | 755 | 486 |
