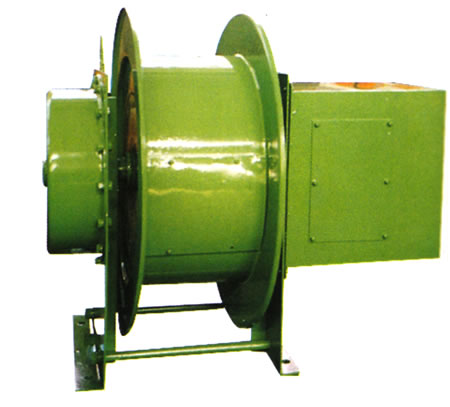

彈力電攬卷筒滑環外裝式

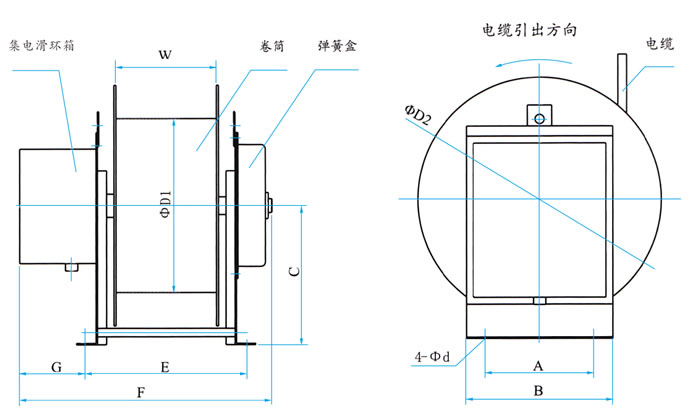

外形尺寸圖

外形尺寸表 （注：三條彈簧以下不帶安裝座）

外形序號
尺寸		 A B C D1 D2 D E F G W 重量
15m、20m系列 1 310 360 400 500 700 15 420 700 190 250 140
2 795 170
3 470 845 190 300 220
4 420 775 265 250 155
5 870 185
6 470 940 190 300 250
25m、30m系列 7 310 360 450 600 800 18 420 795 190 250 220
8 310 360 450 600 800 18 470 845 190 300 250
9 310 360 450 600 800 18 470 940 190 300 280
10 310 360 450 600 800 18 470 920 265 300 260
11 420 775 250 250
12 310 360 450 600 800 18 420 770 190 250 220

選型主要事項：

1、本系列卷筒僅適應于第1頁安裝方式示意圖中方式D，即卷筒安裝在移動物體上。

2、50米及50米以上系列的電纜用戶自備。

主要技術參數

電纜型號規格 允許電流
A（40℃時）		 15m系列 外形序號 20m系列 外形序號 25m系列 外形序號 30m系列 外形序號
芯數×截面
(mm2)		 連續 1分開
1分關
YC型
2×6		 40   / / / / JTA50-25-2-II 1 / /
/ / JTB50-25-2-II /
YC型
2×10		 58   JTA75-15-2-II 1 JTA75-20-2-II 1 JTA75-25-2-II 1 JTA75-30-2-II 7
JTB75-15-2-II JTB75-20-2-II JTB75-25-2-II JTB75-30-2-II
YC型
2×16		 77   JTA100-15-2-II 1 JTA100-20-2-II 2 JTA100-25-2-II 2 JTA100-30-2-II 8
JTB100-15-2-II JTB100-20-2-II JTB100-25-2-II JTB100-30-2-II
YC型
2×25		 106   JTA135-15-2-II 3 JTA135-20-2-II 3 JTA135-25-2-II 3 JTA135-30-2-II 9
JTB135-15-2-II JTB135-20-2-II JTB135-25-2-II JTB135-30-2-II
YC型
2×35		 132   JTA170-15-2-II 3 JTA170-20-2-II 3 JTA170-25-2-II 6 / /
JTB170-15-2-II JTB170-20-2-II JTB170-25-2-II /
YC型
3×6+1×4		 35   JTA50-15-4-II 1 JTA50-20-4-II 1 JTA50-25-4-II 1 JTA50-30-4-II 7
JTB50-15-4-II JTB50-20-4-II JTB50-25-4-II JTB50-30-4-II
JTC50-15-4-II JTC50-20-4-II JTC50-25-4-II 1 JTC50-30-4-II
JTD50-15-4-II JTD50-20-4-II JTD50-25-4-II JTD50-30-4-II 12
JTE50-15-4-II /   JTE50-25-4-II 1 JTE65-30-4-II 7
JTF50-15-4-II / JTF50-25-4-II JTF65-30-4-II
YC型
3×10+1×6		 50   JTA65-15-4-II 1 JTA65-20-4-II 1 JTA65-25-4-II 2 JTA65-30-4-II 8
JTB65-15-4-II JTB65-20-4-II JTB65-25-4-II JTB65-30-4-II
JTC65-15-4-II JTC65-20-4-II 1 JTC65-25-4-II 1 JTC65-30-4-II 8
JTD65-15-4-II JTD65-20-4-II JTD65-25-4-II JTD65-30-4-II 12
JTE65-15-4-II 1 JTE65-20-4-II 2 JTE65-25-4-II 3 JTE65-30-4-II 9
JTF65-15-4-II JTF65-20-4-II JTF65-25-4-II JTF65-30-4-II
YC型
3×16+1×6		 66   JTA85-15-4-II 1 JTA85-20-4-II 2 JTA85-25-4-II 3 JTA85-30-4-II 9
JTB85-15-4-II JTB85-20-4-II JTB85-25-4-II JTB85-30-4-II
JTC85-15-4-II 1 JTC85-20-4-II 1 JTC85-25-4-II 3 JTC85-30-4-II 8
JTD85-15-4-II JTD85-20-4-II JTD85-25-4-II JTD85-30-4-II 8
JTE85-15-4-II 2 JTE85-20-4-II 2 JTE85-25-4-II 6 JTE85-30-4-II 9
JTF85-15-4-II JTF85-20-4-II 2 JTF85-25-4-II JTF85-30-4-II
YC型
3×25+1×10		 91   JTA120-15-4-II 2 JTA120-20-4-II 2 JTA120-25-4-II 6 JTA120-30-4-II /
JTB120-15-4-II JTB120-20-4-II JTB120-25-4-II JTB120-30-4-II
JTC120-15-4-II 1 JTC120-20-4-II 2 JTC120-25-4-II 3 JTC120-30-4-II 8
JTD120-15-4-II 2 JTD120-20-4-II JTD120-25-4-II JTD120-30-4-II
JTE120-15-4-II 2 JTE120-20-4-II 2 /
/		   / /
JTF120-15-4-II JTF120-20-4-II /
CRHF型
10×2.5		 12   JTA20-15-8-II 4 JTA20-15-8-II 4 JTA20-25-8-II 4 JTA20-30-8-II 10
JTB20-15-8-II JTB20-15-8-II JTB20-25-8-II JTB20-30-8-II
JTC20-15-8-II JTC20-15-8-II JTC20-25-8-II JTC20-30-8-II 11
JTD20-15-8-II JTD20-15-8-II JTD20-25-8-II JTD20-30-8-II
JTE20-15-8-II 4 / /   / /
JTF20-15-8-II / /   /
